Perbedaan Array dan Copy

Salam sejahtera… buat semua  pembaca artikel ini. Semoga sobat selalu dilindungi oleh yang maha kuasa. Karena saya adalah mahluk yang kecil yang tidak mempunyai ilmu hanya Allah lah yang maha berilmu.

Pada kali ini saya ada setitik ilmu yang mau saya share buat sobat sobat yang membutuhkannya terutama bagi pemula pengguna autocad. Artikel ini akan saya bahas tentang perbedaan antara  Copy dan Array.

Copy adalah penyalinan suatu object yang terpilih atau membuat duplikat suatu objek yang sama bentuknya. Penggunaan copy hanya dapat menyalin sebuah object saja.

Array adalah membuat banyak penggadaan besaran suatu object. Penggunaan array dapat menyalin beberapa atau banyak object.

Ada dua macam cara menggunakan Array :

1. Polar array (kutup)

Polar array digunakan jika sobat membutuhkan penggandaan object tersebut secara tertutup

Dengan sudut lingkaran penuh , setengah lingkaran atau seperempat lingkaran.sobat bisa memasukkan sudut sudut tersebut seperti 360 derajat , 180 derajat atau 45 derajat, atau menurut kebutuhan sudut gambar yang sobat perlukan.

2. Rectangular array (empat persegi)

Rectangular array digunakan untuk menggandakan secara memanjang (column) ke kiri atau kekanan, atau dengan menggandakan object tersebut secara ke atas atau ke bawah (Row). Atau menggabungkan keduanya secara column dan row.

Dan sobat bisa juga mengguakan sudut terbuka pada menu rectangular array ini.

Baiklah sobat sekarang akan saya praktekkan cara penggunaan polar array tersebut :

1. Siapkan gambar yang hendak sobat gandakan.

2. Ketik pada command : ar atau klik icon Array

Akan terlihat tampilan seperti pada gambar dibawah ini.

3. Klik polar array.

4. Isi banyak object penggandaan pada total number of item.
Saya akan menggadakan sebanyak 5 buah object

5. Masukkan sudut yang sobat perlukan.
Saya akan memasukkan setenggah lingkaran sebesar 180 derajat dan menggandakan 5 buah object yang sama

6. Klik select object.

7. Klik gambar yang sobat sediakan tadi.


8. Tekan enter.
Akan terlihat tampilan seperti gambar dibawah ini.

Dan selanjutnya adalah cara penggunaan Rectangular array :

1. Klik rectangular array
Seperti pada tampilan dibawah ini.

2. Isikan jarak ke atas ( row offset) yang sobat inginkan.
Saya akan memberi jarak row nya sebesar 6 meter

3. Isikan jarak memanjang (column offset) yang sobat inginkan
Saya akan memberi jarak column offset nya sebesat 8 meter

4. Isikan banyak penggandaa row dan colum disini saya mengisikan row 4 dan column 5, jika sobat tidak memerlukan sudut maka sabat kosongkan saja.

5. Klik select object.

6. Klik gambar yang sobat sediakan tadi.

7. Tekan Enter.
Maka akan terlihat hasil gambar di bawah ini

Sedangkan cara penggunaan copy dan perbedaan nya dengan array adalah :

1. Ketik pada command : co atau klik icon copy.

2. Select object : klik gambar yang sobat siapkan tadi


3. Klik kanan pada mouse dua kali atau tekan enter

4. Klik kiri pada mause


5. Letakkan objek tersebut ditempat yang sobat inginkan.
Akan telihat tampilan seperti gambar dibawah ini.

Demikian dulu sobat artikel yang singkat ini, semoga artikel ini bermanfaat buat sobat semua dan saya sangat bahagia jika sobat sudah mengerti perbedaan antara copy dan array. Jika ada waktu dan dan kesempatan akan saya share kembali tutorial autocad yang lainnya. Bila ada pertanyaan atau sobat ada kesulitan menggunakan tutorcad ini silahkan berikan komentarnya. Dan jika sobat ingin membaca artikel saya yang lain klik artikel cara menghitung luas dengan autocad.

Jika sobat menyukai artikel ini share yaaa…. kepada teman teman anda yang membutuhkannya.

Wassalam : by arul

Cara mencetak atau Print gambar autocad

Pada masa saya masih duduk dibangku sekolah khususnya jurusan gambar teknik belum banyak orang menggunakan program autocad, pada waktu itu saya masih mengerjakan semua gambar gambar secara manual, alias memakai meja gambar dan pena rapido serta kertas kalkir, mungkin sobat yang dilahirkan tahun 1990 ada yang tidak tahu apa itu meja gambar dan pena rapido serta kertas kalkir !!

Sebagai calon drafter kami menggambar semua tugas tugas pada mata pelajaran gambar teknik dengan hati hati dan sabar, tahukah sobat untuk menyelesaikan sebuah gambar kerja tersebut kami membutuhkan waktu berhari hari atau mungkin berminggu minggu. Bayangkan untuk menghapus saja, jika kami membuat kesalahan kami harus membeli pisau silet untuk menghapusnya dan kami harus mengkerik gambar tersebut dengan hati hati sekali, kalau tidak maka kertas kalkir yang kami gunakan akan koyak.

Dengan kemajuan teknologi rupanya untuk mengerjakan pekerjaan tersebut dan dengan menggunakan  program autocad, sekarang hanya memakan waktu yang singkat . tapi sadarkah sobat jika sobat tdak menguasai  cara mencetak gambar, semua itu tidak ada gunanya. Karana hasil akhir pekerjaan sobat dalam menggambar di autocad adalah pencetekan atau print gambar. Baiklah sobat terutama bagi yang pemula alias masih newbie saya akan membagi ilmu sedikit tentang cara mencetak atau print gambar yang telah selesai sobat kerjakan. OH …ya dan bagi yang sudah ngerti atau sudah bisa tutup saja artikel ini.

Okelah ……sobat inilah cara cara mencetak gambar di autocad


• buka program autocad ::::::::> ambil gambar yang hendak sobat print

• Klik file :::::::> klik plot (akan terlihat tampilan seperti dibawah ini)

• Klik plot device ( ini untuk setting printer yang sobat punya)

• Klik plot setting

• Setting paper size (untuk set kertas yang sobat perlukan seperti A4 , A3, dll)

• Klik windows

• Klik batas atas gambar

• Klik batas bawah gambar

• Setting skala  seperti skala 1:1 atau scala to fit

• Klik ok


Sekarang sobat sudah mendapatkan hasil dari pekerjaan sobat, jika sobat menyukai artikel saya ini dan ingin melihat artikel saya yang lainnya sobat bisa mengklik cara menghitung luas dengan autocad
Mohon share ya kepada teman teman sobat yang membutuhkannya dan semoga artikel yang singkat ini berguna buat sobat sekalian

Wassalam by Arul

Cara mudah menghitung luas area pada autocad

Pernahkah sobat merasa bosan setiap kali menghitung dengan angka angka, kali ini saya akan berbagi ilmu dengan sobat  terutama bagi drafter yang Newbie. Baiklah para drafter yang lagi bosan berganti pekerjaan dari menggambar ke perhitungan, sobat tidak perlu pindah tempat atau berganti posisi sobat tetap saja di worksheet menggambar atau di halaman autocad sobat.

Mungkin sobat bertanya Tanya ya…. bagaimana cara berhitung dengan autocad tanpa tambahan aplikasi lain, jawabannya bisa sobat makanya ikuti terus artikel yang singkat ini simak dan baca semua.

Kali ini saya mencontohkan dengan pekerjaan box culvert, dengan ukuran seperti pada gambar dibawah ini.

Perhatikan juga warna garis yang saya berikan , saya sengaja memberikan warna garis yang berbeda  beda yaitu warna garis merah adalah kotak utama warna garis hijau dan kuning kotak yang ada didalam, ini agar sobat bisa dengan mudah membedakannya.

Inilah Cara Menghitung luas pada autocad :

• Pada command : ketik AA

• Specipy first corner point or [object/Add/subtract] : ketik A

• Specipy first corner point or [object /subtract] : ketik O

• (ADD mode) select object : Pilih object rectangle Pada garis terluar           yang berwarna merah.

• Maka terdapat hasil area seperti dibawah

• Area = 42.000   length = 29.000
  Total area = 42.000

• (ADD mode) select object : Ketik Enter

• Specipy first corner point or [object /subtract] : ketik S

• Specipy first corner point or [object /Add] : ketik O

• (Subtract mode) select object : Pilih object rectangle Pada garis                  terluar pada kotak yang berwarna hijau.

• Area = 13.375   length = 14.4142
   Total area = 28.625

• (Subtract mode) select object : Tekan Enter

• Specipy first corner point or [object /Add] : ketik O

• (Subtract mode) select object : Pilih object rectangle Pada garis                  terluar pada kotak  yang berwarna kuning.

• Area = 13.375   length = 14.4142
   Total area = 15.2500

Oke … sekarang sobat sudah mendapatkan luas box culvert  sebesar = 15,250 m2, (lihat angka yang berwarna kuning) mudah kan sobat ,jadi bila sobat bekerja dengan autocad sobat bisa langsung  menghitung luasnya. Oh …ya  Jangan lupa sobat  cek dulu dengan menghitungnya melalui kalkulator sobat, sebelum sobat mempercayai artikel ini.

Demikian dulu artikel saya pada hari ini, intip terus artikel-artikel saya cara menyimpan file versi besar agar dapat dibuka versi kecil di sini, jika artikel saya ini bermanfaat untuk sobat tolong di share yaaaaa.   Pada teman teman sobat yang membutuhkannya !!!

Wasallam penulis by arul

Cara mencerminkan suatu object dengan MIRROR

Saya pernah diberikan suatu pekerjaan oleh atasan saya untuk mengerjakan sebuah gambar kerja,  dengan waktu yang sangat singkat berkisar 6 jam  saja. Sebenarnya pekerjaan itu tidak terlalu sulit buat orang orang yang sudah banyak ngerti fungsi fungsi pada autocad tersebut. Maklum sobat pada saat itu saya juga baru pemula alias newbie bekerja di tempat itu.

Sebenarnya pekerjaan itu mudah dilakukan kalau kita mengguasai banyak fungsi fungsi di autocad, tinggal menggandakannya  saja sobat, atau dengan cara mencerminkan (Mirror) suatu object, tetapi karena saya pada saat itu hanya baru menggetahui sedekit tentang program autocad, alias Newbei dibidang drafter, saya sempat kebinggungan bagaimana cara mencerminkan object tersebut. Untung sobat ada yang berbaik hati kepada saya di waktu itu, kalau tidak apa jadi;nya saya saat itu mungkin saya sudah dikeluarkan

Jika sobat tidak mau mengalami hal yang saya alami ini, seharusnya sobat banyak belajar dan terus mencari referensi sebanyak banyaknya jika sobat berniat untuk menjadi seorang drafter. Okelah sobat saya mau memberikan sedikit apa yang saya ngerti kepada sobat yang masih newbie ya…bila anda sudah ngerti silahkan tutup saja artikel ini.

Contohnya seperti ini sobat saya mempunyai sebuah gambar segitiga, yang ingin saya cerminkan menjadi dua buah segitiga, yang terlihat seperti tampilan gambar dibawah ini.

Baiklah untuk menyingkat waktu maka saya akan memberikan contoh mencerminkan suatu object digambar autocad
• Yang pasti sobat sudah menyiapkan object yang mau sobat cerminkan.

• Ketik pada command : Mirror

(atau klik icon mirror bertanda dua segitiga)

• Select object : klik gambar yang mau sobat cerminkan.

• Klik kanan mouse anda atau tekan enter

• Klik kiri

• Klik kiri lagi

• Delete saurce objects [Yes/No]: ketik No (ini berarti sobat tidak menghapus object dasar)
Maka objek gambar sobat sekarang sudah menjadi dua dengan cara mencerminkan object tersebut

Sebenarnya tutorial ini belum selesai sampai di sini, masih ada penjelasan selanjutnya. Baiklah saya lanjutkan penjelasan pada tutorial ini, jika sobat menuliskan judul pada gambar itu dengan text maka sobat tentu masih melihat pencerminannya terutama text tampilannya masih terbalik. Maka sobat masih harus merubah atau setting dulu textnya.

Dengan cara masuk kembali ke command.

Yang terlihat text yang masih terbalik seperti pada tampilan gambar dibawah ini.

Agar text yang masih terlihat terbalik tersebut maka sobat terlebih dahulu setting text dengan cara seperti ini:

Command : ketik mirrtext
Selanjutnya ketik : 0 (angka nol)

Demikian dulu sobat artikel ini semoga ada manfaatnya bagi kita semua, jika artikel ini bermanfaat bagi sobat tolong di share kepada teman teman yang membutuhkannya yaa.. !!!!
Wassalam penulis by arul

Cara membuat jarak yang sama panjang dengan menggunakan fungsi Divide dan Measure

Halo … apa kabar para pengguna autocad dimana saja berada, kali ini saya akan menjelaskan pada artikel ini, apa ya … perbedaan antara Divide dengan Measure dan apa pula fungsi dari keduanya.

Sekaranga saya akan menjelaskan:

Divide dalam bahasa Indonesia artinya membagi, jadi fungsi divide adalah membagi suatu object gambar baik itu garis lurus maupun garis lengkung yang hanya sama besarnya atau habis dibagi.

Measure dalam bahasa Indonesia artinya adalah mengukur,  jadi fungsi Measure adalah mengukur suatu objek gambar yang sama besar dengan jarak yang ditentukan kemungkianan bersisa, tetapi kelebihan mesuare dengan divide adalah mesuare dapat juga membuat jarak yang sama besar seperti Divide, sedangkan divide tidak dapat membuat jarak yang kita tentukan.

Ok…….sobat pengguna autocad yang budiman, pasti sobat binggung dengan pengertian kedua fungsi antara divide dengan measure, dulunya saya juga binggung dengan kedua fungsi tersebut diatas.

Baiklah sekarang akan saya beri contoh :

Ada sebuah garis lengkung dengan panjang kelilingnya sekitar 155 meter

1. Bila sobat hendak membuat jarak tersebut dengan jarak rata-rata               15.5 meter, maka sobat bisa memakai fungsi Divide atau Measure.

2. Permasalahannya sobat mau membuat jarak pada garis lengkung             tersebut dengan jarak 15 meter, maka sobat harus menggunakan                hanya fungsi Mesure.

Untuk permasalahan: 1

Sobat hendak membuat jarak pada garis lengkung  sebesar 15.5 meter.

Bila sobat hendak menggunakan Divide rumusnya adalah 155 kita bagikan dengan 15.5 maka hasilnya adalah 10 maka nanti angka sepuluh itulah yang sobat masukkan.

Sedangkan bila sobat hendak menggunakan Measure maka sobat langsung saja memasukan angka 15.5 meter (jadi sobat bila 155 dibagi dengan 15.5 hasilnya 10 sisa = 0 meter)

Untuk Permasalahan: 2

Sobat mau membuat jarak pada garis lengkung tersebut dengan jarak 15 meter, maka sobat harus menggunakan fungsi Measure saja, dan sobat bisa langsung menggunakan jarak 15 meter tersebut. (jadi sobat bila 155 meter dibagi dengan 15 meter maka hasilnya adalah 10 sisa = 5 meter)
Baiklah ini cara menggunakan perintah Devide dan Measure.

Devide

• Masuk ke program autocad.

• Buat garis lengkung atau garis lurus

• Pada command : ketik Divide..
• Select object to divide : Klik garis.

• Enter the number of segment or [block] : masukkan angka 10
   Akan terlihat tampilan seperti gambar di bawah ini

Selesai untuk membuatjarak sebesar 15,5 meter dengan sisa 0 meter

Measure

• Pada command : Ketik Measure.

• Select object to measure : klik garis

• Specify length of segment or [block] : masukkan angka 15
   Akan terlihat tampilan measure seperti gambar di bawah ini

        Selesai untuk membuat jarak sebesar 15 meter dengan sisa 5 meter

Demikian sobat artikel ini semoga bermanfaat buat semua pengguna autocad yang tadinya belum tahu dan bila sobat sudah ngerti maka tutup saja artikel ini.

Jika artikel ini bermanfaat buat sobat tolong di share ya…. ke teman teman…!!!!

1. Wassalam penulis.

CARA PRAKTIS MENGGAMANKAN FILE AUTOCAD

Pernahkah Agan merasa kesal, karena hasil karya Agan diambil orang lain, yang secara diam diam mengambil pekerjaan yang Agan buat berhari hari didepan computer agan. Atau file agan yang ada di flashdisk  hilang, Tiba tiba agan melihat gambar autocad agan sudah dicetak atau diprint oleh orang lain.

Saya pernah mengalami hal tersebut ….gan. Karya saya diambil oleh orang lain yang saat itu saya simpan didalam flashdish saya  hilang. Tanpa permisi terlebih dahulu, mereka telah merubah sebahagian keterangan yang ada didalam file tersebut dan mempublikasikannya ke orang lain, pada saat itu saya merasa kesal sekali kepada orang tersebut.

Dari itu …gan,sebelum file-file gambar autocad yang agan buat hilang atau diambil orang , maka agan harus memberikan Password di file tersebut.

Hai….gan ilnilah cara atau langkah kangkah yang harus agan kerjakan untuk mencegah orang lain menggambil file file agan. Jangan binggung gan, ngak lama Cuma sebentar  kok….gan.
Baiklah ….gan inilah Cara Praktis menggamankan File Gambar Autocad :
1. Klik Tool

2. Pilih Option

3. Klik Open and Save
4. Klik Security Option

5. Masukkan Password………> Centang Encrypt Drawing
6. Klik OK

7. Masukkan konfirmasi password
8. Klik OK

9. File kamu sudah terproteksi dari tangan orang yang jahil.

Mudah bukan….. agan !!!
Jangan lupa intip juga artikel saya tentang cara membesarkan titik atau node saat menggunakan DIVIDE
Jika artikel ini bermanfaat tolong dishare kepada orang lain yang membutuhkannya yaaa…..!!!!!
Wassalam.

CARA MENAMPILKAN TITIK ATAU NODE DI AUTOCAD (SAAT DIVIDE DIJALANKAN)

Halo…..sahabat – sahabat saya semua hari ini ane ingin berbagi info kepada sahabat sahabat yang lagi kebinggungan tentang cara membesarkan titik atau node saat menggambar di autocad. Maksud ane disini tentang cara membesarkan tampilan titik / NODE, agar terlihat dan nantinya mudah tertangkap saat kita mau menklik menggunakan OSNAP.

Mungkin anda binggung untuk apa menggambar titik, sebenarnya kita tidak menggambar titik secara langsung, tapi saat kita memasukkan perintah DIVIDE, maka akan terbentuk titik tersebut didalam gambar yang sedang kita buat.

OK…. Sahabat-sahabat sekalian yang lagi, menggunakan perintah DIVIDE, tapi binggung untuk apa perintah DIVIDE tersebut.

Perintah DIVIDE adalah perintah pada program autocad yang berfungsi untuk membagi suatu garis atau lingkaran menjadi bagian yang sama besar.bila sobat ingin menghitung luas gambar yang telah sobat buat ketik disini

Contohnya untuk membagi Lingkaran seperti tampilan dibawah ini. Agan bisa memberi perintah pada

command:
1. divide…………>tekan enter
2. Klik object
3. enter the namber of segment (block)........> ketik angka 6

Setelah agan memberikan perintah tersebut, autocad akan membuat 6 buah titik disepanjang lingkaran tersebut yang sama panjang atau jarak yang sama.

Permasalahannya adalah saat kita memberikan perintah Divide itu, maka titik – titik tersebut masih kecil dan malah tidak kelihatan, sehingga kita harus mengedit titik – titik tersebut agar menjadi jelas dan kelihatan mata kita.

Inilah cara – cara membesarkan titik – titik atau Node tersebut.

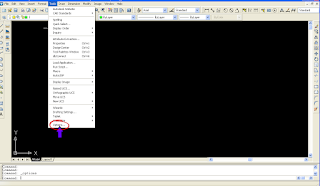

1. Klik menu format…….>point style

2. Akan muncul lagi tampilan NODE, maka pilihlah model Node mana yang agan inginkan (seperti tampilan yang terlihat dibawah ini)

3. Saya memilih tanda  BULAT TAMBAH, lihat warna  yang saya tandai,kamu bebas memilih Node tersebut menurut selera.

4. Klik OK (maka akan terlihat gambar lingkaran tadi bagian bagian ) seperti gambar dibawah ini.

Sekarang titik-titik yang tidak kelihatan tadi sudah bisa kita lihat dan lingkaran tersebut sudah terbagi 6 bagian yang sama besarnya

Sekarang saya mau membuat garis yang akan menghubungkan titik titik tersebut.

• Ketik line

• Tekan tombol SHIFT + Klik kanan pada mouse untuk menampilkan kotak OSNAP diatas seperti tampilan dibawah ini

• Pilih Node, Klik titik pertama kemudian sambungkan ketitik kedua.

• Ulanggi sampai selesai, hasilnya seperti pada gambar dibawah ini

Sekian dulu Artikel Tentang Devide ini, jika artikel ini bermanfaat mohon di share ya…. ke teman anda.
Jika sobat mempunyai file yang ada di microsoft word dan sobat mau memposting kedalam blog yang sobat punya ini klik ini cara memposting file di dalam microsoft word

Wassalam saya.

Cara praktis mengirim file ke HP ANDROID melalui bluetooth pc

Buat kakak, adik atau saudaraku yang kelupaan membawa kabel data. Jangan dulu kebingungan untuk mengirim atau mengambil file dari komputer kamu, masih ada cara untuk mengirim file ke Android kamu.
Ini sebenarnya pernah saya alami, saat saya tidak mempunyai kabel data, saat itu saya juga tidak membawa flashdisk sedangkan file tersebut masih belum selesai 100% dan saya harus mengerjakan nya dirumah. Maka saya simpan file tersebut terlebih dahulu ke HP saya.
Mungkin sobat kelak bisa melakukan saat sobat mengalami permasalahan yang saya alami tersebut, dan semoga bermanfaat buat sobat sobat semua.

Sebelum memulai, pastikan komputer kita sudah terinstall bluetooth nya. Jika belum install terlebih dulu....dan disambungkan bluetooth nya ke Android..
Saat mengirimkan file ke Android, saya menggunakan windows xp.

Inilah cara mengirim file dari komputer ke Android tanpa memakai kabel data:
1. Klik : Star up yang berada di kiri bawah.

2. Pilih : Explorer

3. Pilih lokasi drive dokumen berada.

4. Pilih file yang akan dikirim ke Android
Klik kanan file tersebut.

5. Pilih sand to, Pilih bluetooth, pilih nama bluetooth android yang udah di disambungkan dengan komputer.

6. Klik terima dari HP mu (untuk konfirmasi)

7. Selesai file sudah ada didalam android mu

Jika sobat belum ada webblog klik disini cara membuat blog melalui hp/android
Jika artikel ini bermanfaat mohon di gshare...ya.
Selamat mencoba. Semoga berhasil.
